产品简介

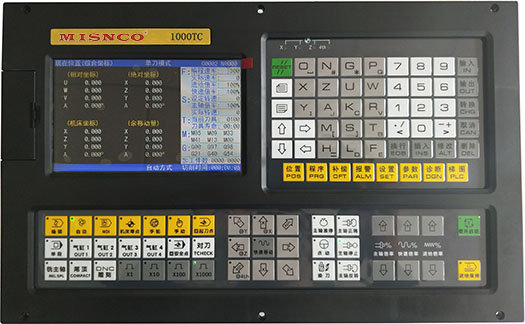

1000TC/2000TC车床数控系统为北京广兴凯数控设备有限公 司自主研发的普及型数控系统，具有竖式和横式两种结构。本系统采用32位高性能CPU和超大规模可编程器件FPGA，实时控制和硬件插补技 术保证了系统μm 级精度下的高效率，可编辑的PLC 使逻辑控制功能更 加灵活强大。本系统可控制5个进给轴、2个模拟主轴，1ms高速插补， 0.1μm控制精度，显著提高了零件加工的效率、精度和表面质量。
产品特点
5个进给轴，4轴联动，2个模拟主轴
1ms插补周期，0.1um控制精度
2路0V~10V模拟电压输出，支持双主轴控制
直线型、指数型和S 型多种加减速方式可选择
内置多PLC程序，当前运行的PLC程序可选择
PLC程序在线显示、实时监控、信号实时追踪
支持语句式宏代码编程，支持带参数的宏程序调用
支持公制/英制编程，具有自动对刀、自动倒角、刀具寿命管理功能
支持中文、英文显示，由参数选择
具有历史报警及操作履历功能，方便用户操作和维护管理
提供多级密码保护功能，方便设备管理
36点通用输入/36点通用输出
具备USB接口，支持U盘文件操作、系统配置和软件升级
外形安装尺寸、指令系统与GSK980TD系列完全兼容
技术规格
进给轴功能
位置指令范围: 公制(G21):-9999.9999mm~9999.9999mm 英制(G20): -999.9999inch~999.9999inch
电子齿轮:指令倍频系数 1~65536，指令分频系数 1~65536
快速移动速度: 最高 60m/min
快速倍率: F0、25%、50%、100%四级实时调节
切削进给速度: 最高 15m/min(G94)或 500.00mm/r(G95)
进给倍率: 0~150%十六级实时调节动
手动进给倍率: 0~150%十六级实时调节
手轮进给: 0.001mm、0.01mm、0.1mm、1mm四档
单步进给: 0.001mm、0.01mm、0.1mm、1mm四档
插补方式: 直线插补、圆弧插补、螺旋插补和刚性攻丝
自动倒角功能
主轴功能
2路0V~10V模拟电压输出，支持双主轴控制
主轴编码器:编码器线数可设(100 p/r~5000p/r) 编码器与主轴传动比:(1~255):(1~255)
主轴倍率: 50%~120%共8级实时修调 主
轴恒线速控制
攻丝循环，刚性攻丝
PLC功能
两级PLC程序，处理速度为1.5μs/步基本指令;最多 4700步,
第1级程序周期8ms
支持PLC警告和PLC报警
支持多PLC程序(最多20个)，当前运行程序可选
指令数:45个(其中基本指令10个，功能指令35个)
I/O单元输入/输出: 36/36，可自定义输入输出口
刀具功能
刀具长度补偿
刀尖半径补偿(C型)
刀具磨损补偿
刀具寿命管理 对刀方式:定点对刀、试切对刀、回参考点对刀
刀偏执行方式:修改坐标方式、刀具移动方式
精度补偿
螺距误差补偿:补偿点数、补偿间隔、补偿原点可设定
反向间隙补偿:可设定以固定频率或升降速方式补偿机床 的反向间隙量
螺纹功能
普通螺纹( 跟随主轴)/ 刚性螺纹
单/ 多头公英制直、锥和端面螺纹，等螺距和变螺距螺纹 螺纹退尾长度、角度和速度特性可设定
螺纹螺距:0.01 ~ 500mm 或0.06 ~ 2540 牙/ 英寸
程序逻辑
程序容量:56MB、最多可存储 400个程序
编辑功能:程序检索、修改、删除、复制、粘贴
程序格式:ISO 代码，支持语句式宏代码编程，支持相对 坐标、绝对坐标、极坐标编程
程序调用:支持宏程序调用，4 级子程序嵌套
加减速功能
切削进给:前加减速直线型、前加减速S型、后加减速直 线型、后加减速指数型
快速移动:前加减速直线型、前加减速S型、后加减速直 线型、后加减速指数型
系统具有前瞻功能，最多可预读15段NC程序，使小线段 插补高速平滑，适于零件和模具加工
加减速的起始、终止速度和时间由参数设定 手动方式、
手轮方式为后加减速控制，手轮方式可选择即 停方式或完全运行方式。
快速定位可选择直线或折线定位
操作管理
操作方式:编辑、自动、录入、机床回零、手轮/ 单步、 手动、DNC
多级操作权限管理
报警日志
显示
7英寸宽屏 LCD，分辨率为800X480(1000TC/1000T-V)
8英寸宽屏 LCD，分辨率为800X600(2000TC) 中文、英文等多种语言显示
二维刀具轨迹显示
实时时钟

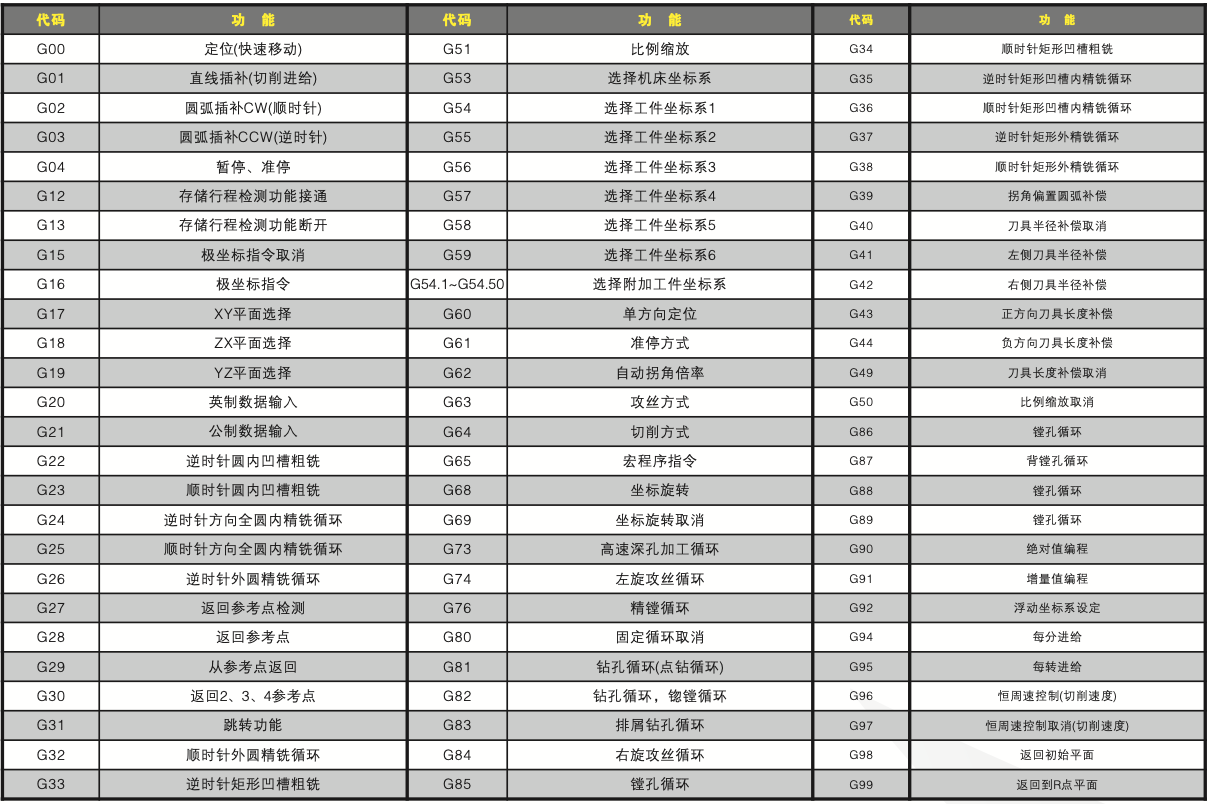

G代码
外形尺寸
